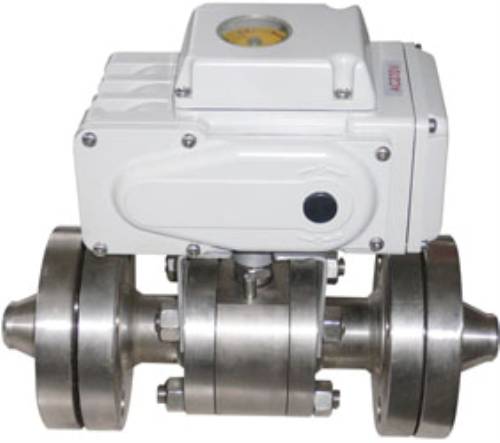

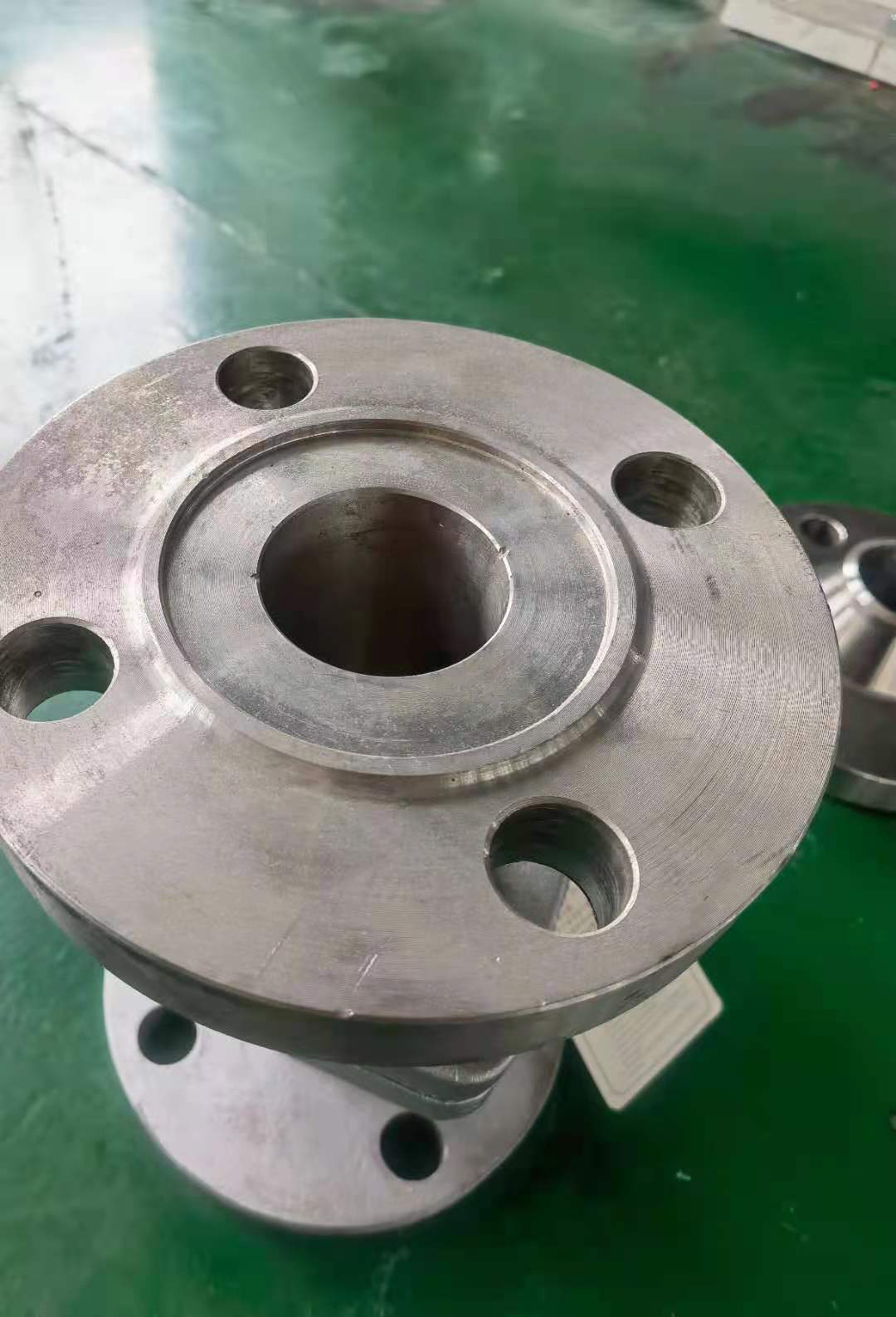

KHBF電動化工部法蘭式高壓球閥操作應用案例產品特點

KHBF、KHMF法蘭式高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。 高壓球閥是專為輸送高壓介質（常規公稱壓力≥PN10MPa，特殊工況可達 PN100MPa）設計，采用高強度材質（如鍛鋼、高壓合金）制作閥體與核心部件，搭配高壓密封結構，通過球體旋轉實現介質切斷或接通的閥門。其核心優勢在于能在高壓環境下保持閥體結構穩定與密封可靠，避免普通球閥因高壓導致閥體變形、密封泄漏的問題，適配石油、液壓、電力等存在高壓介質輸送的工況。與低壓球閥相比，它在材質強度、壁厚設計、密封形式上更側重高壓耐受性能，但制造成本與加工精度要求更高；需符合 GB/T 12237、API 6D 等行業標準，確保高壓工況下的安全運行。

KHBF電動化工部法蘭式高壓球閥操作應用案例關鍵參數

壓力適配參數：常規高壓等級分 PN10MPa~PN40MPa（適配液壓系統、高壓水管）、PN40MPa~PN100MPa（適配高壓油氣、超高壓液壓），特殊定制型號可耐受 PN200MPa 以上（如航空航天超高壓管路）；閥體材質需匹配壓力，PN10MPa~PN40MPa 可選鍛鋼 A105、不銹鋼 316L，PN40MPa 以上需選高壓合金（如 Cr-Mo 鋼、鈦合金），避免高壓下閥體破裂。法蘭式高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

基礎閥門參數：公稱通徑 DN10~DN200（高壓球閥多適用于中小口徑，DN200 以上因高壓下制造難度大較少見）；工作溫度 - 40℃~350℃，鍛鋼材質適合無腐蝕高壓場景，不銹鋼 316L 適配弱腐蝕高壓介質，高溫高壓場景需選耐高溫合金；密封方式以金屬硬密封為主（如不銹鋼 - 硬質合金配對、金屬密封環），部分低壓段可采用增強軟密封（如高壓 PTFE），確保高壓下密封無泄漏。

結構與材質細節：閥體多采用鍛造工藝（無鑄造缺陷，強度更高），壁厚按高壓等級設計（PN40MPa 閥體壁厚是 PN10MPa 的 2~3 倍）；閥芯與閥桿為一體式或高強度壓裝結構，避免高壓下閥芯松動；閥桿密封采用高壓密封填料（如金屬纏繞墊、高壓石墨填料），防止高壓介質從閥桿處泄漏。

KHBF電動化工部法蘭式高壓球閥操作應用案例選型要點

選型先明確介質壓力：根據系統最高工作壓力確定閥門壓力等級，需預留 1.2~1.5 倍安全系數，如系統工作壓力 30MPa，需選 PN40MPa 及以上閥門；其次匹配材質：無腐蝕高壓介質選鍛鋼 A105，弱腐蝕高壓介質選不銹鋼 316L，超高壓或高溫高壓介質選 Cr-Mo 合金；接著確認密封結構：PN20MPa 以上優先選金屬硬密封，PN20MPa 以下且介質清潔可選增強軟密封；然后檢查通徑與連接：中小口徑（DN50 以下）可選螺紋連接（如 NPT 高壓螺紋），大口徑（DN50 以上）選法蘭連接（需匹配高壓法蘭標準）；最后考慮使用環境：戶外或潮濕場景需對閥體做防腐處理，防爆場景（如高壓油氣）需選防靜電結構。

高壓球閥應用場景

在石油天然氣行業，用于高壓油氣井口裝置、長輸管道增壓站，鍛鋼閥體耐受 30MPa~60MPa 高壓，保障油氣開采與輸送安全；液壓系統領域，用于工程機械（挖掘機、起重機）高壓液壓管路，控制液壓油流量，適配 20MPa~31.5MPa 液壓系統壓力；電力行業，用于高壓鍋爐給水系統、汽輪機高壓油管，不銹鋼或合金閥體耐受高溫高壓，確保機組穩定運行；化工行業，用于高壓反應釜進料管路（如聚合反應、高壓萃?。?，耐受 20MPa~40MPa 高壓，防止反應介質泄漏；此外，在航空航天（地面試驗設備超高壓管路）、船舶（高壓燃油系統）等領域，也用于高壓介質的控制，避免高壓泄漏引發安全事故。

高壓球閥與相似產品比較

與低壓球閥比較：高壓球閥采用鍛造閥體、厚壁結構與高強度密封，可在 PN10MPa~PN100MPa 環境穩定工作，低壓球閥（PN≤6.4MPa）在高壓下易出現閥體破裂、密封失效，僅適合水、常溫低壓油等介質；高壓球閥成本比同規格低壓球閥高 80%~200%，但在高壓場景中不可替代，兩者按介質壓力劃分適用范圍。

與高壓閘閥比較：高壓球閥開關速度更快（旋轉 90 度啟閉，耗時≤10 秒），流通阻力小（全通徑設計，流阻系數≤0.1），適合快速切斷高壓介質；高壓閘閥需線性啟閉（多圈旋轉），效率低、流通阻力大，但密封面受介質沖刷小，適合長期全開 / 全關的高壓大口徑管路，高壓快速切斷場景優先選高壓球閥。

KHBF電動化工部法蘭式高壓球閥操作應用案例型號說明

① 系列代號：KHBF（KHMF）系列法蘭式高壓球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產商定

KHBF電動化工部法蘭式高壓球閥操作應用案例外形結構圖

KHBF電動化工部法蘭式高壓球閥操作應用案例主要外形尺寸表

 主要外形尺寸表

 主要外形尺寸表

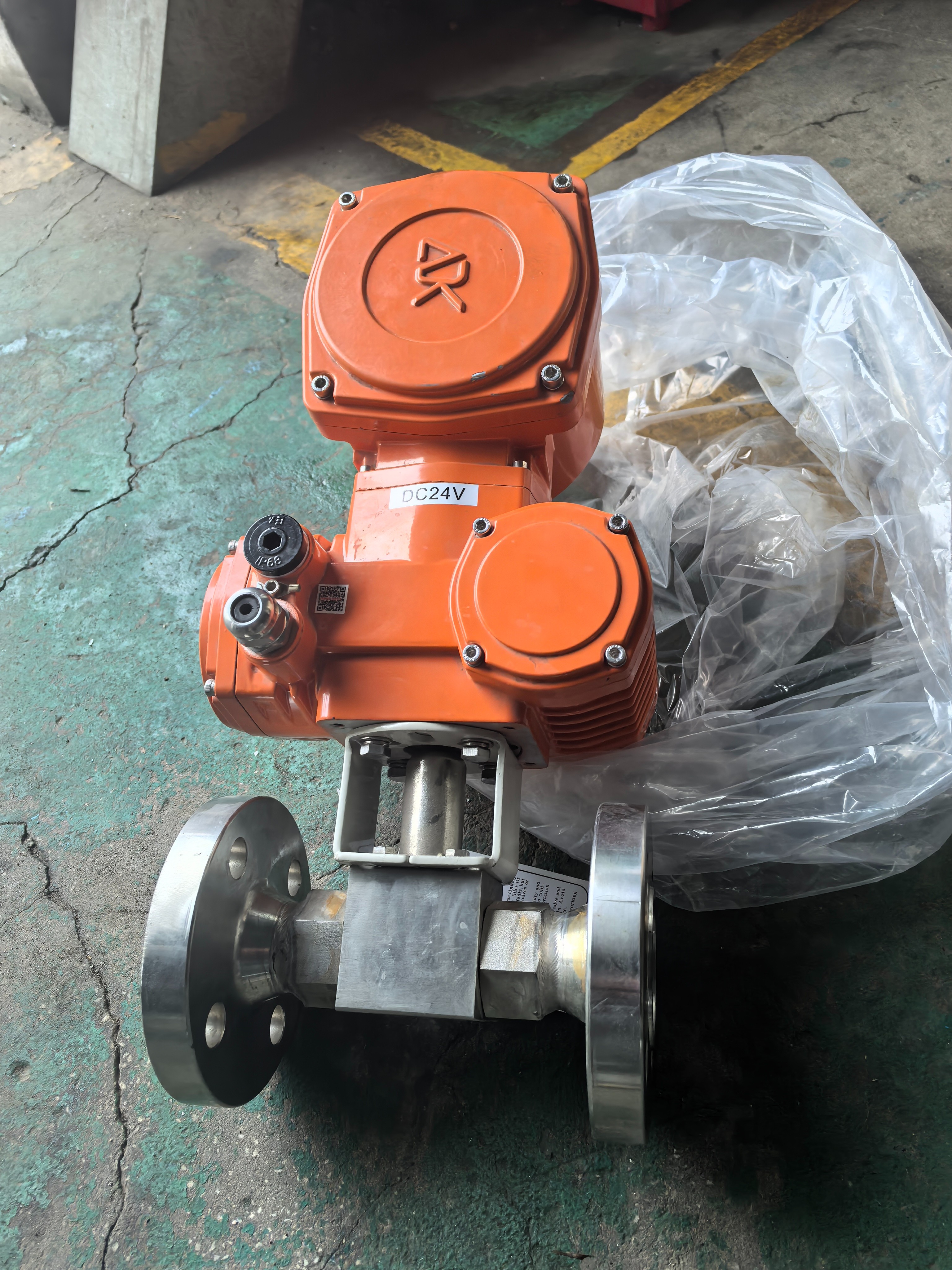

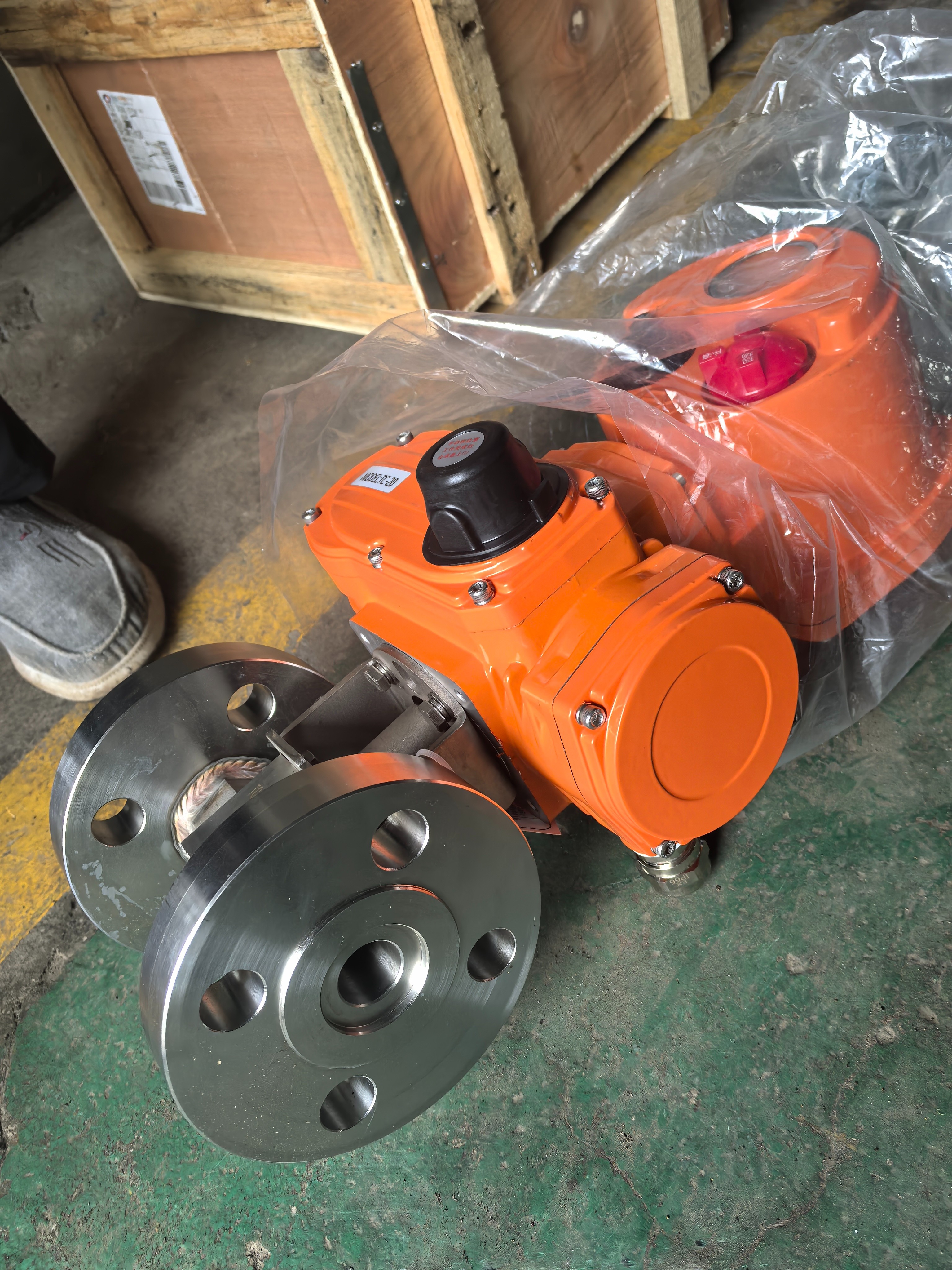

電動球閥適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

電動球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。電動球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。球閥在管路中主要用來做電動球閥切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。

KHBF電動化工部法蘭式高壓球閥操作應用案例下面著重談一談電動球閥正確的安裝步驟：

1、閥門應盡可能安裝在水平管道上并使閥體垂直閥桿垂直而且在水平線的上方）。這是因為，電動裝置的位置是垂直安裝（輸出鈉垂直位置，且裝在閥體的上方）。而從閥門本身來看，垂直安裝也是有利的，因為垂宣安裝便于檢修和維護；而橫裝時，由于閥門部件溫度不勻，密封結構容易泄脈也不便于維修。

2、閥門閥桿螺母的旋轉方向應與電動裝置輸出軸旋轉方向一致。從閥桿端看，閥桿螺母傾時針方向旋轅為關閉閥門；逆時針方向旋轉，為開啟閥門，此旋向為閥門的標準旋向。當旋向與標準旋向不一致冰應該改造閥門，因為改造電動裝置要田難得多，有時甚至是不可能的。

3、重要閥門的操作機構應引到值班人員容易到達的位置，例如與控制室同一標高的平臺等。這時電動裝置采用落地式安裝并通過萬向聯軸節與閥門連接。

4、閥門閥桿螺母朗分應裝配正確并加注潤滑脂，以保證潤滑良好。對于高溫閥門，閥桿螺母部分應有吸收閥桿熱膨脹的碟形單簧，如果閥門缺少達一環節，就應該根據現場條件改造閥桿螺母部分的結協增設吸收閥桿熱膨脹的碟形單簧。

5、閥門應有良好的保溫，以保證電動裝置的工作溫度能在它的允許范圍內。對于高溫閥門，為了減少熱傳導對電動裝置工作溫度的影響，閥門的支架應有足夠的高度，以保證電動裝置的工作溫度能在它的允許范圍內。在加長支架有用難時，也可以在閥蓋和支架上加裝散熱片，以保證電勸裝置的工作溫度正常。甚至還可以利用萬向聯軸節和落地支座位電動裝置和閥門分離安裝.以改善電動裝置的工作條件。

6、閥門的填料應壓緊。為了保證填料的密封，只要使填科下層的徑向壓力超過管內介質的工作壓力就足夠了。閥桿填科過度壓緊不但不能保證填料的密封，而且還會使填料失去彈性而造成泄漏。
